抛丸器是抛丸机的关键部件。

抛丸机心脏抛丸器的部件主要由壳体、顶盖、叶轮(有单叶轮和双叶轮之分)、叶片(有直线叶片和曲线叶片之分)(叶轮和叶片一起又统称为叶轮体)、分丸轮、定向套、主轴、进丸管等主要零件组成。抛丸机,分丸轮固定在主轴上与叶轮体一起旋转,定向套则由结合盘固定在护罩体上。若转动定向套,则可改变弹丸的抛出方向,定向套窗口的角度大小,决定弹丸的径向散射角,一般为60°左右。
抛丸机的抛丸器的传动一般分两种:

一种抛丸器为电机直联式,这种抛丸器没有轴承座,电机直接与抛丸器相连。优点是结构紧凑,适于安装空间较小的场合;


另一种抛丸器为皮带传动式,这种抛丸器有轴承座,电机通过V型皮带与抛丸器相连,一般电机上的皮带轮直径较大,抛丸器上的皮带轮直径较小,从而实现增速传动。
抛丸器装拆方便迅速:直线叶片抛丸器的叶片是从叶轮体中心插入的。抛丸机,工作时,叶片依靠离心力的作用固定,不需任何固定装夹具。拆卸8片叶片仅需要10-20分钟。

抛丸器是抛丸机的关键部件,质量的好坏直接影响抛丸机的清理效果和工作稳定性。


抛丸器的传动一般分两种:一种为电机直联式,这种抛丸器没有轴承座,电机直接与抛丸器相连。优点是结构紧凑,适于安装空间较小的场合;另一种为皮带传动式,这种抛丸器有轴承座,电机通过V型皮带与抛丸器相连,一般电机上的皮带轮直径较大,抛丸器上的皮带轮直径较小,从而实现增速传动。

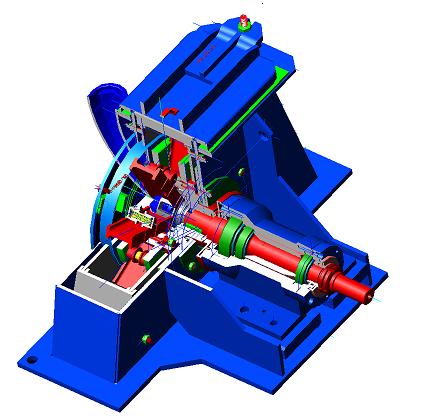

  抛丸器中的双圆盘铆接成一体,构成叶轮体。叶轮体上装有八片叶片,叶轮体与位于抛丸轮中心的分丸轮一起装在由电动机驱动的主轴上。罩内衬有护板,罩壳上装有定向套及进丸管。工作时,弹丸由进丸管流入抛丸器。跟叶片作同步旋转的分丸轮使弹丸得到初速度。弹丸经定向套的窗口飞出,抛到定向套外面的高速旋转的叶片上,被叶片进一步加速后,抛射到被清理工件的表面上。因为分丸轮和叶片作同步旋转保证了弹丸向叶片的无振动传递,从而减小了对叶片的磨损。

  抛头的组成:主要由焊接壳体、顶盖(铸件或焊接件)、叶轮(有单叶轮和双叶轮之分)、叶片(有直线叶片和曲线叶片之分)(叶轮和叶片一起又统称为叶轮体)、分丸轮、定向套、主轴、进丸管等主要零件组成。分丸轮固定在主轴上与叶轮一起旋转,定向套则由定向套固定在护罩体上。

  抛头装拆方便迅速:直线叶片抛头的叶片是从叶轮体中心插入的。工作时,叶片依靠离心力的作用固定,不需任何固定装夹具。拆卸8片叶片仅需要10-20分钟。

  若转动定向套,则可改变弹丸的抛出方向,定向套窗口的角度大小,决定弹丸的径向散射角,一般为60°左右。

  曲面叶片抛丸器是引进国外技术开发的一种大功率抛丸器,具有抛丸速度大、效率高、抛射带面积大、抛射清理均匀等优点。

  皮带抛丸器,具有抛丸量大、清理效果好等优点,抛丸器是大型清理设备的必备部件。此种抛丸器是一种新颖、高效抛丸器,与其他抛丸器相比,具有外形美观、结构简单、维修更换方便、低噪音等优点。
