转台式齿轮抛丸强化机结合了金属疲劳强度理论、机械设计原理以及最新的行业工艺标准，解析转台式齿轮强化机为何能成为汽车变速箱、工程机械等高精度齿轮制造中的关键设备。

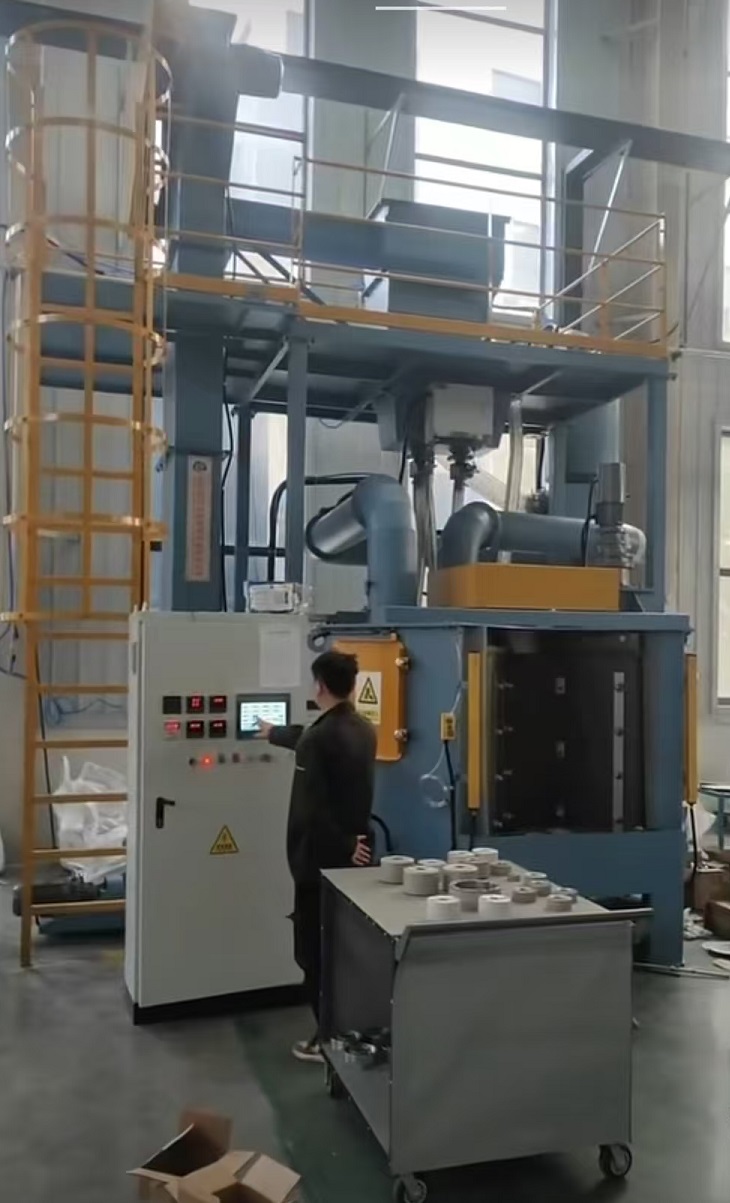

转台式齿轮抛丸强化机：工作原理与核心优势解析

一、 引言

在汽车变速箱、航空发动机及重载卡车的传动系统中，齿轮不仅要承受极高的瞬态冲击载荷，还要在交变应力下保证数百万次循环不发生疲劳断裂。传统的去毛刺或表面清理无法满足这一需求，而转台式抛丸强化机通过高速弹丸流对齿轮表面进行“冷作加工”，是赋予齿轮“抗疲劳筋骨”的核心工艺装备。

二、 工作原理：公转与自转的精密协同

转台式齿轮强化机的核心运动逻辑借鉴了行星齿轮系的运动原理，通过“公转”与“自转”的复合运动，确保齿轮的每一个齿面、齿根乃至端面都能受到均匀、可控的打击。

1. 双转台复合运动机制（子母转台）

设备主要由两大机构构成：

大转台（公转盘） ：作为母盘，在分度机构的驱动下作间歇性步进旋转。它将工作区划分为不同的功能区域，通常包括上料区、抛射区、隔离区和下料区。

小转台（行星工作台） ：安装在大转台上，随大转台公转的同时，自身进行高速旋转。

2.工作循环四部曲

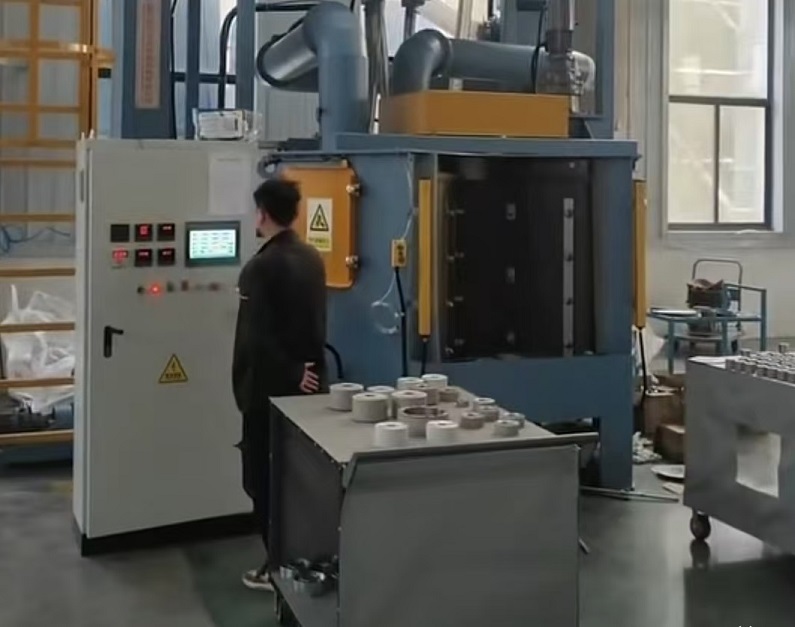

上料与装夹：在装卸工位，操作工或机械臂将齿轮安装在小转台的工装上。此时的抛射区正在进行强化作业，互不干扰。

步进分度：大转台旋转一个固定角度（如45°或60°），将待处理的齿轮送入封闭的抛射室。

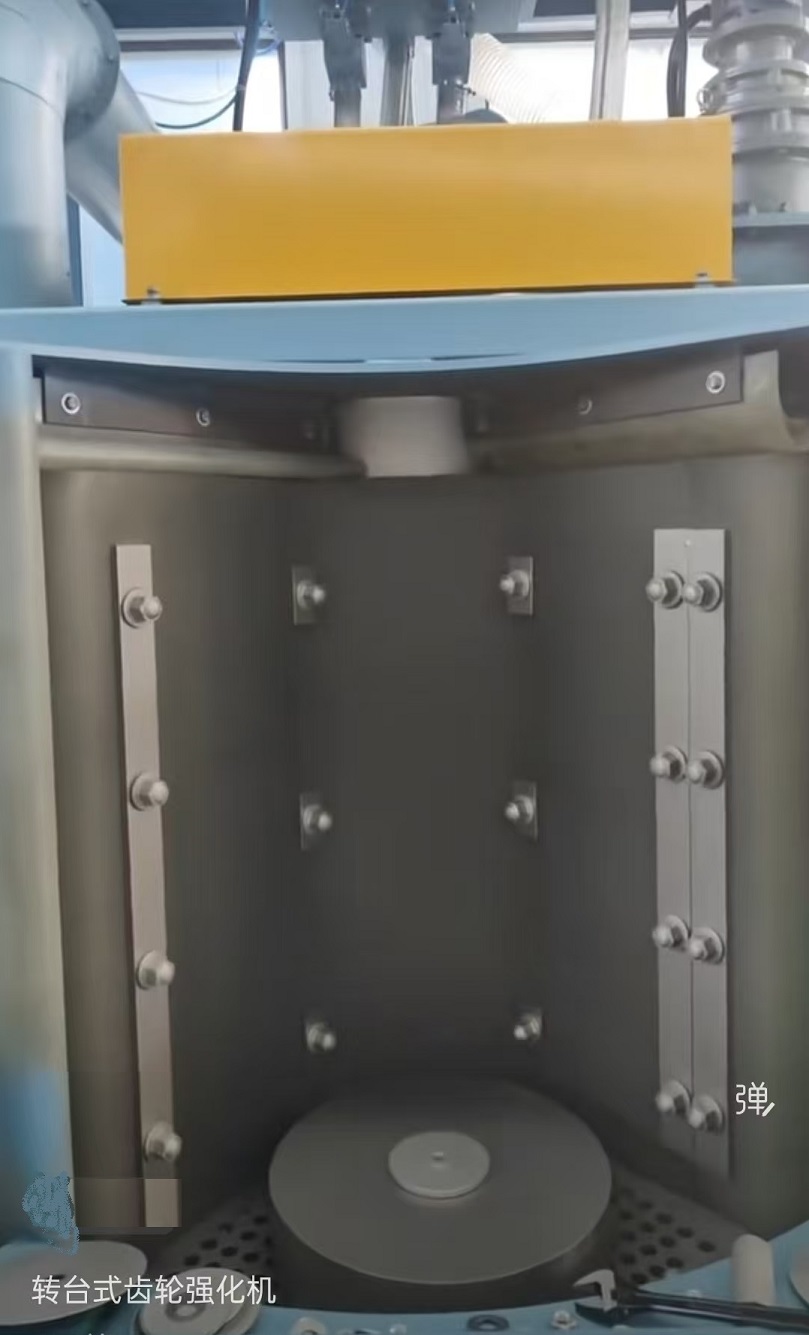

强化抛射：这是核心过程。齿轮进入抛射区后，小转台带动齿轮自转。安装在特定角度（通常是顶部和侧面）的高速抛丸器将直径0.3mm-1.5mm的高硬度钢丸以70-100 m/s的初速度扇形抛射出去。由于齿轮在自转，弹丸能无死角地覆盖齿根等应力集中区域。

循环下料：强化完成后，大转台再次步进，将处理好的齿轮转出抛射区，同时新的齿轮转入，实现“不停机”的循环作业。

3. 强化机理：从清理到“锻造”

与普通清理机不同，强化机的核心在于控制。它利用高速弹丸撞击齿轮表面，使表层金属产生塑性变形。这一过程导致两个关键变化：

位错增殖：金属晶格内产生高密度位错，形成微细晶粒，提高了表面硬度。

残余压应力：表层试图向外膨胀但受到内层弹性基体的约束，从而在表面层形成一个“压应力层”。这个压应力能抵消齿轮工作时产生的有害“拉应力”，显著抑制裂纹萌生。

三、 核心使用优势

相比传统的履带式或单工位悬链式抛丸机，转台式结构在高端齿轮加工中展现出不可替代的优势。

1. 零碰撞与高表面完整性（无损加工）

这是转台式结构最根本的优势。在履带式抛丸机中，齿轮相互翻滚、碰撞，虽然效率高，但极易损伤精加工好的齿面（磕碰伤），甚至导致直接报废。

转台设备采用夹具定位，每个齿轮独立安置在小转台上，在加工过程中彼此隔离、无接触。这不仅保护了齿轮原有的精度，还允许高价值工件进行“精益化”生产。

2. 工艺一致性与量化控制

转台式设备通常配备先进的PLC与监控系统，能够实现极高的工艺重复性。

阿尔门（Almen）弧高值控制：通过调节抛丸器的电机频率（控制抛射速度）和供丸闸门开度（控制流量），系统能精准控制弧高值。例如，变速箱齿轮通常要求弧高值稳定在 0.35mmA - 0.5mmA 之间。

覆盖率保障：小转台的自转速度与抛丸器的通过时间经过严格匹配，确保齿根部位的覆盖率不低于200% ，这意味着齿轮表面已经过充分强化，完全消除了原始加工痕迹带来的应力隐患。

3. 高效的丸料循环与分级系统

为了确保“打击力”的一致性，转台式设备通常集成了高效的丸料净化系统。

风选与筛分：设备通过螺旋输送器和斗式提升机将用过的钢丸回收，经过风选分离器去除碎屑和粉尘，再通过高精度筛网筛选出粒度均匀的合格弹丸。

通过旋振筛将不合格的弹丸筛分掉，保证冲击力度一致。

技术红利：这避免了破碎的尖锐弹丸划伤齿轮表面，保证了每次撞击的动能都在设定范围内。

4. 灵活的模块化设计与密封性

现代转台设备引入了工位隔离技术。通过设置抛射工位、隔离工位和装卸工位，并配合密封软帘，有效防止了弹丸外泄。同时，针对不同规格的齿轮（如直径200mm的盘齿或长度500mm的轴齿），只需更换小转台上的夹具即可快速切换生产，极大提高了柔性制造能力。

四、 结论

转台式齿轮抛丸强化机通过将“行星运动机构” 与“精准抛射控制” 相结合，解决了传统设备对齿轮造成物理损伤和强化不均的痛点。它不仅是一台清理设备，更是一台材料改性设备。

在实际应用中，经该转台式齿轮强化机处理后的齿轮，其齿根处的残余压应力通常可达 -800 MPa 至 -1000 MPa，疲劳寿命可提高数倍甚至数十倍。对于追求高可靠性、长质保期的现代制造业而言，这种设备是实现“轻量化”和“高扭矩”设计不可或缺的工艺保障。
