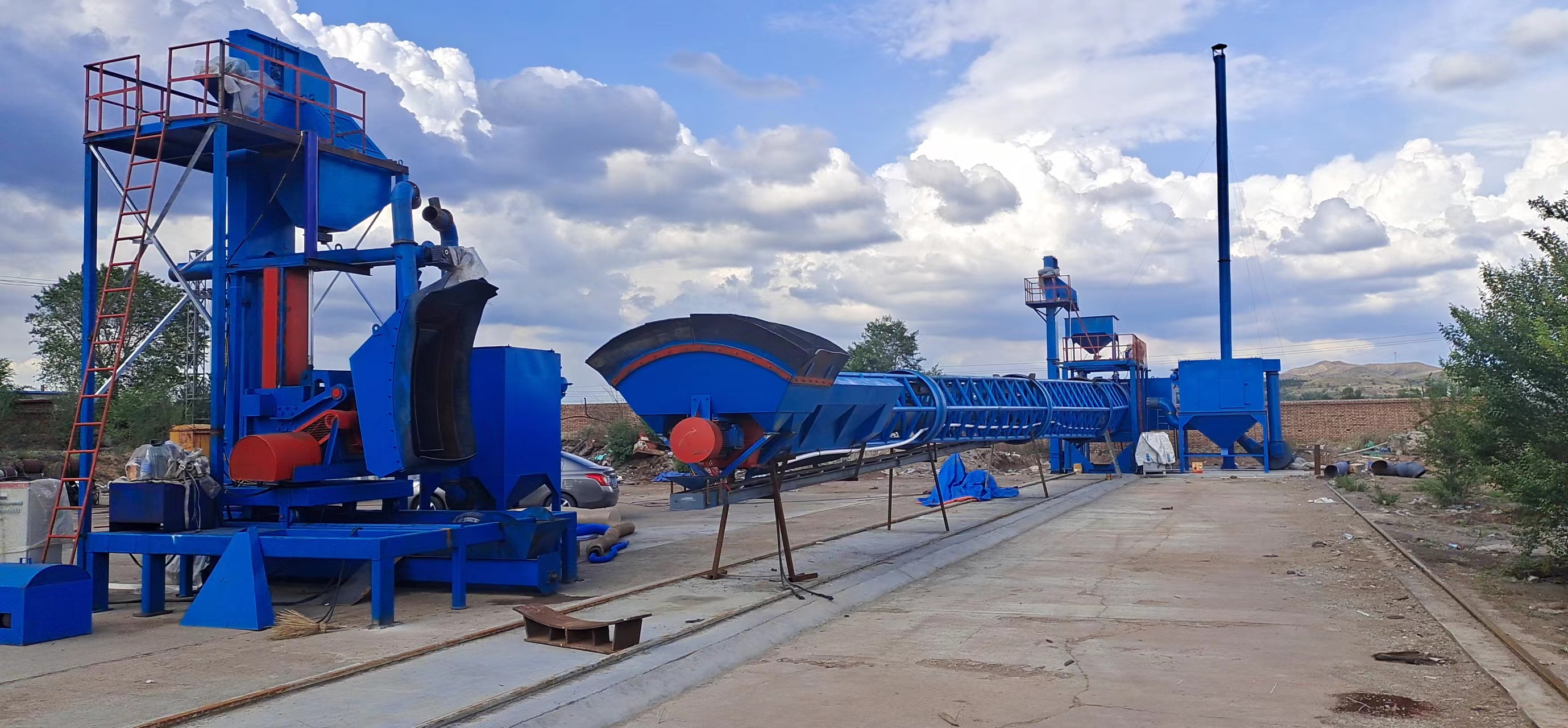

风电塔筒抛丸机的详细介绍

本文作者： admin / 发布时间：2025-09-05 / 浏览人数：0℃

风电塔筒抛丸机的详细介绍。

风电塔筒作为风力发电机组的支撑结构，长期暴露在野外恶劣的环境中（风雨、紫外线、盐雾等），其表面的防腐处理至关重要，直接关系到整个风电机组几十年设计寿命的安全。抛丸清理是塔筒防腐涂层处理中最核心、最关键的预处理工序。

一、什么是风电塔筒抛丸机？

风电塔筒抛丸机是一种专用的抛丸清理设备。其核心原理是利用电机驱动的抛丸器高速抛出大量金属弹丸（钢丸），形成密集的弹丸流，全方位、高强度地冲击塔筒表面，以达到以下目的：

彻底清除表面氧化皮、锈迹、焊渣等所有污染物。

对表面进行粗化，形成均匀的锚纹图案，极大增加涂层与基材的接触面积和附着力。

消除焊接和内应力，提高塔筒的疲劳强度。

获得一个清洁、活跃、具有一定粗糙度的金属表面，为后续的喷涂工序做好完美准备。

二、主要结构组成

一台完整的风电塔筒抛丸机是一个复杂的系统，主要由以下几大部分构成：

主机室体：

坚固的密封舱室，内衬高强度耐磨锰钢板或铬合金铸铁护板，以抵抗弹丸的冲击，保护室体。

根据塔筒尺寸（直径和长度）设计，确保塔筒能旋转并通过。

抛丸器系统：

核心部件。通常由2个大功率抛丸器组成。

每个抛丸器包含叶轮、定向套、分丸轮、叶片等易损件。其性能直接决定了清理效率和效果。

抛丸器的数量和布局经过精密计算，确保能对塔筒内外表面进行360°无死角的全覆盖清理。

弹丸循环系统：

螺旋输送器：位于室体底部，用于将使用过的弹丸和清理下来的杂质收集并输送出去。

提升机：将底部收集的混合丸料垂直提升到设备顶部的分离器。

丸砂分离器：关键部件。利用风选原理，将完整的可重复使用的弹丸与破碎的弹丸、粉尘、锈渣分离开。只有合格的弹丸才会进入抛丸器循环使用，保证抛丸效率和清理质量。

除尘系统：

大型脉冲反吹式除尘器，用于抽吸和过滤清理过程中产生的粉尘。

确保工作环境环保达标，并保持设备内部能见度，便于观察。

电控系统：

自动化PLC控制，集成触摸屏（HMI）。

可精确控制辊道输送速度、塔筒转速、抛丸器开关等所有参数，实现自动化生产。

三、工作流程

上料：通过行车或龙门吊将塔筒吊装到抛丸机的进料台车上。

输送与清理：

台车启动，将塔筒一边前进一边自转。

抛丸器启动，高速弹丸流冲击塔筒表面。

塔筒在台车上边匀速前进边匀速自转，确保表面处理均匀。

丸料回收与分离：击打后的弹丸和杂质落入底部，由螺旋输送器送至提升机，再提升至分离器进行清洁和分离。

出料：清理完毕的塔筒从另一端送出，表面呈现均匀的金属本色和所需的粗糙度。

除尘：整个过程中，除尘器持续工作，保持室内负压，粉尘被收集到除尘箱中。

四、技术特点与要求

大型化与高强度：专为处理重达数十吨、长度数十米的巨型塔筒设计，结构非常坚固。

高清理效率与质量：多抛丸器布局和高功率电机，能在短时间内达到Sa 2.5 - Sa 3级的清洁度（ISO 8501-1）和精确控制的粗糙度（通常Ra 60-100μm）。

高度自动化：整个流程由PLC控制，操作员只需设置参数（如输送速度、清理时间），自动化运行，减少人为误差。

环保与节能：密闭式作业，配备高效除尘系统，粉尘排放远低于环保标准。先进的丸砂分离器保证了弹丸的高循环利用率，节能降耗。

五、在风电制造中的重要性

抛丸清理是塔筒涂装线不可或缺的首道工序。其质量直接决定了：

涂层附着力：清理不彻底会导致涂层起泡、脱落。

防腐寿命：涂层是整个塔筒抵御腐蚀的唯一屏障，而抛丸质量是这层屏障的“地基”。地基不牢，地动山摇。

产品质量与安全：一个高质量的抛丸处理，是生产出符合行业标准（如ISO 12944）的风电塔筒的前提，从根本上保障了风电结构在长期恶劣工况下的安全运行。

总结

风电塔筒抛丸机是现代风电重型装备制造业中的关键专用设备，它集机械、电气、除尘、自动化技术于一体，通过高效、均匀、彻底的表面处理，为风电塔筒长达数十年的防腐寿命奠定了坚实的基础，是风电机组安全可靠运行的重要保障。
